Hi,

meine Hupe hat sich still und heimlich verabschiedet:
- keine Hupe geht mehr
- Kein Klacken vom Relais zu hören
- Kein Fehler in irgendeinem Steuergerät

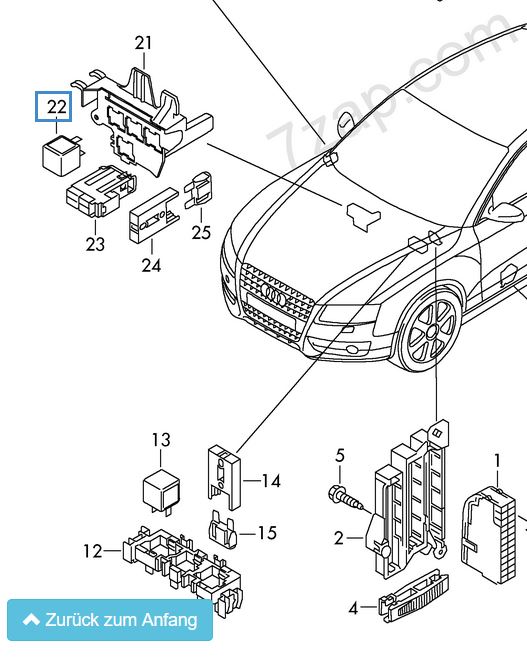

Ich habe das Relais in Verdacht, aber anscheinend bin ich unfähig es zu finden. Das was ich gefunden hatte war wohl von der Zusatzheizung (zumindest hatte ich nach dem Ersetzen einen sporadischen Fehler im Steuergerät...). Laut diesem Bild (#22) müsste das Relais noch weiter mittig sitzen


Muß ich von der Mittelkonsole noch was abmontieren um das Relais zu finden? Die Verkleidung unterm Lenkrad habe ich ab, aber da finde ich nur 3andere Relais...

Danke und Gruß
Carsten

Hast du die Sicherung schon geprüft? Die Signalhörner (sind zwei, ein Hoch- und ein Tieftonhorn) haben eine eigene (25A). Ist die Nr. 7 auf dem mittleren Sicherungsträger Armaturenbrett links.

Das Relais sitzt auf dem Relaisträger mit Bordnetzsteuergerät links neben der Lenksäule. Es ist das Relais Nr. 2.

Hi,
die Sicherung hatte ich natürlich als erstes geprüft, die ist optisch einwandfrei.

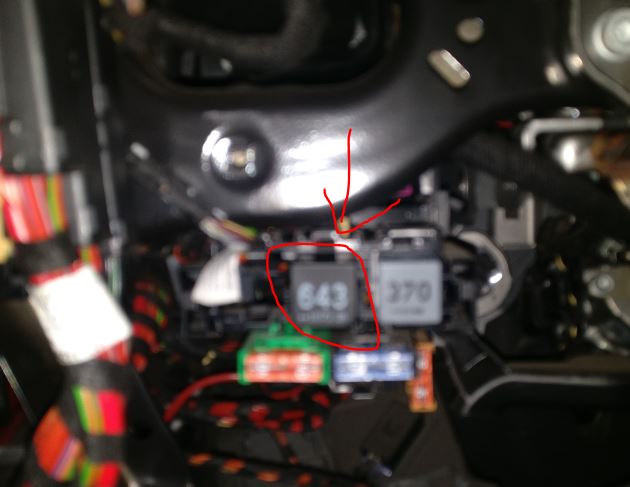

Das Relais an Position 2 habe ich heute getauscht (643, war vorher 645), wobei Deine Grafik etwas anders aussieht:

(Sorry, Bild ist etwas unscharf...)

Andi,
kannst Du den Beitrag mal bitte ins richtige Forum schieben? Ist natürlich der B8 und nicht B9. Ist mir gerade erst aufgefallen.
Danke und Gruß
Carsten

Das ist ein anderer Relaisträger - du hast das J359 (Relais für kleine Heizleistung) getauscht. Der Relaisträger am Bordnetzstg. liegt mehr Richting Spritzwand, hinter dem von dir fotografierten Träger.

Dahinter war ein Relais, welches für die Parkbremse war, aber ich schaue mir das morgen nochmal an, vielleicht habe ich es übersehen... Danke schon mal.

Gesendet von meinem ONEPLUS A3003 mit Tapatalk

Moin,
Ok, habe ich gefunden. Ist schmaler als die anderen, deshalb habe ich es nicht direkt erkannt.
Ist das das richtige? 404 steht drauf.
Danke und Gruß Carsten "https://uploads.tapatalk-cdn.com/20181019/afd9d62d87c4afd93b851f3717054fcf.jpg"-> Foto kann nicht geladen werden (ist höher als 800 Pixel)

***Schalte in Tapatalk bitte mal die Handysignatur ab: tapatalk-signatur-ausschalten-t17707.html, danke***

hier nochmal das Bild, hat über Tapatalk nicht funktioniert:

Das ist schon das richtige Relais. Der Steckplatz it ein Doppelsteckplatz für 2 schmale Relais, das zweite (mögliche) Relais an dieser Stelle ist das für die Zusatzkühlmittelpumpe (nur verbaut mit Start/Stopp).
Die Teilenummer wurde aber inzwischen ersetzt, aktuelle Teilenummer 4H0 951 253 C, ca. 17€. Nicht wundern, es wird anstelle von 404 die 646 drauf stehen.

Super, danke dir. Habe heute schon beim Freundlichen bestellt.
Gruß Carsten

Hallo nochmal,
nachdem das neue Relais eingebaut ist, funktioniert die Hupe leider immer noch nicht. Sicherheitshalber habe ich die Sicherung nochmal gemessen und Strom fließt, d.h. Sicherung ist in Ordnung und Relais auch. Die Wahrscheinlichkeit, daß beide Hupen defekt sind ist m.E. auch sehr gering.
Gibt es sonst noch einen naheliegenden Grund?
Ansonsten würde ich als Nächstes mal die Leitungen prüfen und die Hupen selber. Wo greif ich die Leitungen am besten ab? Direkt am Lenkrad oder an der Sicherung/am Relais?
Danke und Gruß
Carsten

Hallo Zusammen,
ich muß den Thread jetzt noch mal reaktivieren. Mein TÜV ist fällig und ohne Hupe wird es schwierig durch zukommen. Deshalb habe ich nochmal diverse Test gemacht um Fehler auszuschließen:
1) Hupe direkt an Batterie --> funktioniert
2) neues (und altes) Relais getestet --> funktionieren beide
3) Relais überbrückt --> Hupe funktioniert
Ich würde tippen, daß die Wickelfederein Problem macht. Was aber mich wundert ist, daß ich keine Fehler in irgendeinem Steuergerät habe und daß sonst alles funktioniert (inkl. Airbag, nicht getestet , aber keinen Fehler im Steuergerät).
Bevor ich jetzt 180€ für die Wickelfeder ausgebe, wollte ich nochmal in die Runde fragen, ob es noch irgendwas anderes sein könnte, oder ob ich irgendwelche Kontakte am Lenkrad reinigen könnte. Airbag habe ich beim Audi noch nie raus gehabt, sodaß ich nicht genau den Aufbau kenne... Ich werde auf jeden Fall die Tage mal den Airbag ausbauen.
Danke für irgendwelche Vorab-Tips...
Gruß
Carsten

Vielleicht helfen noch ein paar Infos:

Die Hupe wird vom Bordnetzstg über das Relais angesteuert. Der Ausgang ist am BNST 32-pol. Stecker, Pin 29 (grau/gelb). Diese Leitung führt zum Relais Pin 2.
Am Schleifring sind die beiden Hupkontakte auf Pin 2 (Horn-Signal) und Pin 1 (Masse), gezählt wird von links oben (Pin 1) nach rechts unten (Pin 12).

Wenn du also den Airbag raus hast und diese Pins am Schleifring direkt brückst, muss es hupen. Wenn nicht: Schleifring defekt (wenn andere Fehler ausgeschlossen).
Wenn es hupt und muss der Fehler an der Hup-Betätigung am Airbag oder am Airbagkabelsatz liegen.

Super, danke. Ich werde berichten

Hallo Zusammen,

frohe Weihnachten gehabt zu haben :-)

Ich wollte nur kurz berichten, daß ich den Fehler gefunden habe:
Es war das Massekabel, welches am Airbag Modul an die Hupen Betätigung geht. Der Kabelschuh war vom Kontakt abgerutscht, warum auch immer. Ich habe ihn etwas enger gemacht und wieder alles zusammen gebaut und mich über eine funktionierende Hupe gefreut

Guten Rutsch!

Gruß
Carsten
